Description volet roulant rénovation

1. Composition du coffre

Le volet roulant rénovation est équipé d’un coffre positionné à l’extérieur de l’habitation. Celui-ci peut prendre différentes formes, toutes en aluminium :

• Pan coupé
• Quart de rond
• Demi rond

Important :

• Le coffre n’est pas isolé.
• Le choix de la forme du coffre est purement esthétique.
• Certains coloris sont exclusivement disponibles en pan coupé.

Taille du coffre

La taille du coffre est automatiquement définie selon les dimensions du volet (largeur/hauteur) et les options choisies. Cette taille de coffre sera communiquée directement sur le site internet lors de la personnalisation du volet.

Les différences entre les types de coffre sont purement esthétiques. Bon à savoir : certains coloris ne seront proposés qu'en Pan coupé.

Les lames et la lame finale

Lames en Aluminium

• Ajourées, isolées avec mousse polyuréthane
• Hauteur : 43 mm – Épaisseur : 8.8 mm
• Épaisseur incluant le bombage de la lame
• Embouts plastiques (1 lame sur 2) : préviennent les mouvements latéraux et mauvais enroulement

Lames en PVC

• Ajourées
• Hauteur : 37 mm – Épaisseur : 8 mm
• Épaisseur incluant le bombage de la lame
• Embouts acier (1 lame sur 2) : préviennent les mouvements latéraux et mauvais enroulement

Lame finale en Aluminium

• Hauteur : 51 mm – Épaisseur : 7.2 mm
• Embouts en forme de T jouant le rôle de butée

Les coulisses

Les coulisses sont en Aluminium et se déclinent en deux formes selon le type de pose :

• Forme U : pour les poses SOUS LINTEAU et EN APPLIQUE CONTRE FAÇADE
• Forme L : pour la pose SOUS LINTEAU INVERSE

Éléments fournis : caches-trous pour masquer les perçages et bouchons de coulisse (embouts) servant de butée finale lors d’une pose en applique.

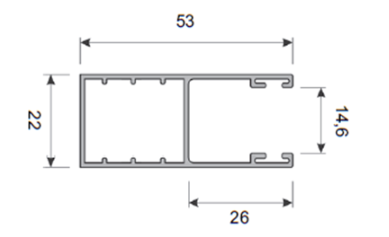

Coulisse en U :

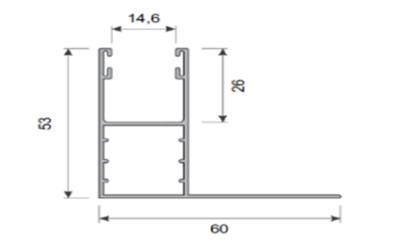

Coulisse en L :

Les attaches-tabliers

• Attaches-tabliers souples en aluminium – longueur : 170 mm
• Option : attaches-sécurité disponibles pour verrouiller le tablier une fois fermé

⚠️ Les attaches-sécurité sont uniquement compatibles avec les volets motorisés et équipés de lames en aluminium. Elles empêchent la remontée manuelle du tablier.

L’axe et l’embout de roulement

• Axe octogonal en aluminium extrudé de 40 mm ou 60 mm de diamètre
• Le choix du diamètre dépend des dimensions du volet et du type de moteur installé
• Embout de roulement disponible en 40 mm ou 60 mm également
• Il permet la rotation fluide de l’axe dans le coffre

Les manœuvres

Différents systèmes de manœuvre sont disponibles pour l’ouverture et la fermeture du volet roulant, adaptés selon les besoins techniques, le confort souhaité et la configuration du chantier.

🔸 Manœuvres manuelles

• Manœuvre à sangle : système simple et économique, adapté aux petites ouvertures
• Manœuvre à treuil : robuste, avec tige et manivelle, idéale pour les grandes ouvertures
• Manœuvre à tirage direct : système à ressort, principalement pour les portes d’entrée

⚡ Manœuvres motorisées filaires

• Motorisation filaire AOK
• Motorisation filaire Somfy

📡 Motorisations radio (télécommandées)

• Motorisation radio AOK
• Motorisation radio Somfy RTS
• Motorisation radio Somfy IO

🔋 Motorisations solaires

• Motorisation solaire AOK
• Motorisation solaire Somfy RTS
• Motorisation solaire Somfy IO

2. Personnaliser son volet roulant

Le type de pose

• Pose sous linteau : Le volet est placé dans l'ouverture murale avec le coffre vers l'extérieur. Esthétique mais réduction de luminosité. Lames bombées orientées vers l'intérieur.
• Pose sous linteau inversé : Même positionnement mais coffre orienté vers l'intérieur. Esthétique, mais nécessite de l'espace. Lames bombées vers l'extérieur.
• Pose en applique contre façade : Le volet est fixé sur la façade. Meilleure luminosité, mais le coffre est visible. Lames bombées vers l'intérieur.

Les dimensions

La fabrication se fait selon les dimensions entre murs et le type de pose :

• Sous linteau et sous linteau inversé : Retrait de 5 mm sur la largeur
• Applique contre façade : Ajout de 106 mm en largeur (coulisses) + hauteur du coffre en hauteur

La matière et les coloris

• PVC : Isolation thermique. Coloris volet disponible : Blanc ou Beige
• Aluminium : Isolation + sécurité. Mousse PU injectée.
  • Coloris volet disponible : Blanc RAL 9016, Ivoire RAL 9001, Argent RAL 9006, Gris RAL 7038, Beige, Brun RAL 8014, Brun foncé RAL 8019, Anthracite RAL 7016, Noir RAL 9005, Chêne, Chêne Luxe

Les éléments visibles (coffre, coulisses, lame finale) sont assortis. Cas particulier : en coloris Chêne, seuls les lames sont chêne. En Chêne Luxe : tout est assorti.

La forme du coffre

Le choix est purement esthétique. Demi rond non compatibles avec la motorisation solaire : le capteur ne peut pas se fixer.

Les options sécurité

• Verrou : À clé, intégré à la lame finale. Visible, empêche le relevage manuel.
• Attaches-sécurité : Invisibles, verrouillent le tablier fermé. Non compatibles avec manœuvre manuelle ou lames PVC.

💡 Les deux options sont cumulables.

Les commandes manuelles

• Sangle : Entrée de gamme. Système enrouleur. Pour petites ouvertures.
• Treuil : Très résistant. Pour grandes ouvertures. Tige + manivelle détachable. Longueur tige-treuil 30 cm.
• Tirage direct : Ressort de tension. Pour portes. Ouvert/fermé uniquement.

Les motorisations AOK

• Filaire standard : Modèles AM35 et AM45, fins de course mécaniques. 4 câbles.
• Radio (télécommandée) : Modèles AM35-QE et AM45-E. 3 câbles. Réglage par vis. Télécommandes 1, 6 ou 16 canaux.
• Solaire : Modèle AM45-15/12-ER-ES. Capteur + batterie déportée. Fins de course automatiques.

Les motorisations Somfy

• Filaire : Modèles LS40 et LT50. Réglage par vis ou boutons. Classe II.
• Radio RTS : Modèles ALTUS 40, OXIMO 50. Fréquence 433,42 MHz. Réglage électronique.
• Radio IO : Modèle OXIMO IO. Fréquence 868-870 MHz. Protocole IO HomeControl.
• Solaire RTS & IO : Modèles OXIMO WireFree RTS et RS100 Solar IO. Autonomie 45 jours. Panneaux photovoltaïques 3.2 W.

Télécommandes et accessoires

• AOK : Télécommandes 1, 6, 16 canaux – portées jusqu’à 80 m
• Somfy RTS : TELIS 1/4/16, SMOOVE, compatibles Simu
• Somfy IO : SITUO, SMOOVE Origin IO
